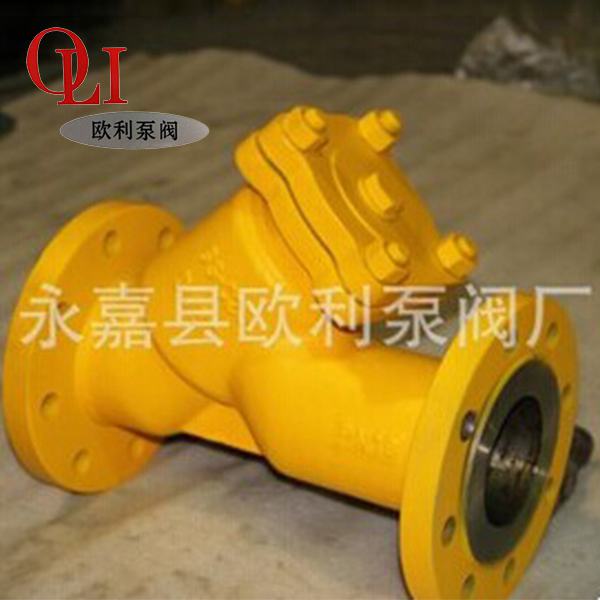

氨用Y型過濾器

發布日期：2014-11-30 點擊數：氨用Y型過濾器

主要零部件材質 Main parts materials

序號 名稱材質

1 閥體 WCB CF8. CF8W . CF3. CF3W

2 過濾網 1Cr18Ni9TioCr18Ni12Mo2Ti

3 閥蓋 WCB CF8. CF8W . CF3. CF3W

4 雙頭螺栓 1Cr18Ni9Ti 1Cr18Ni9Ti 35Cr1Molv 25Cr2Molv

5 六角螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 35Cr1Molv 25Cr2Molv

如蓋部需要排污孔（M）規格如下 Sewage

DN15-20 M10×1.5

DN25-32 M12×1.5

DN40-80 M20×1.5

DN100-150 M27×1.5

DN200-300 M33×1.5

DN350以上 M48×2

過濾網目數Filter mesh

雙層不銹鋼過濾網規格

水介質Water Media 20-40目

氣介質Gas medium 40-120目

油介質oil medium 10-160目

主要閥體尺寸，重量， KV值表 Size weight ykchart

公稱通徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400

L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100

H 85 95 110 125 145 155 175 210 230 270 300 385 535 680 680 780

Kv 7 11 18 26 37 60 100 150 230 330 400 650 1200 1900 1850 2890

PN16重量（Kg) 3.0 4 5 7 9 12 16 21 30 43 61 121 154 255 358 485

PN25重量（Kg) 3.5 4 5.5 7 9 12 16 21 32 47 64 144 178 285 378 500

PN40重量（Kg) 4 5 6 8 10 13 19 24.5 35 51 71 144 178 285 420 520

主要零部件材質 Main parts materials

序號 名稱材質

1 閥體 GS-C25 1.7363 1.4308 1.4408 1.4306 1.4301

2 閥瓣 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L

3 軸銷 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L

4 閥桿 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L

5 波紋管組件 1CrNi9Ti.304. 316

6 閥蓋 GS-C25 1.7363 1.4308 1.4408 1.4306 1.4301

7 填料柔性石墨

8 填料壓蓋 GS-C25 1.7363 1.4308 1.4408 1.4306 1.4301

9 手輪 GS-C25 WCB.QT40-18

10 閥桿螺母銅合金ZQA19-4

11 雙頭螺栓 ASTM A193-B7 .A193-B8.A193-B8M

12 六角螺母 ASTM A194-2H. A194-8. A194-8M

13 墊片柔性石墨+不銹鋼
